FT2A-CBLR-GR-4K-HD

Bộ thu cáp trọng lực Crestron® (dòng FT2A-CBLR-GR) mang đến giải pháp quản lý cáp tinh tế, phù hợp sử dụng với  hệ thống quản lý cáp FlipTop™ dòng FT2 của Crestron  . Mỗi cáp có thể kéo ra dễ dàng với bất kỳ độ dài nào lên đến 86 cm (34 inch) và giữ nguyên trạng thái khi nằm trên mặt bàn. Chỉ cần nhấc cáp theo chiều dọc lên trên FlipTop™ là cáp sẽ tự động thu lại vào FlipTop một cách nhẹ nhàng. Bộ thu cáp trọng lực sử dụng cơ cấu bánh xe và ray dẫn hướng trọng lực chính xác được đặt trong một hộp kín thẳng đứng bên dưới bàn.

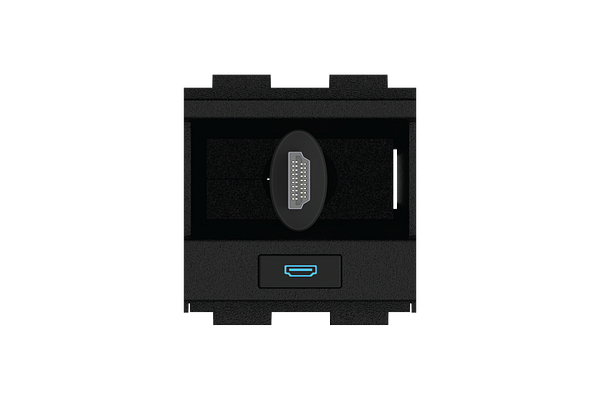

Mỗi bộ thu cáp Gravity bao gồm một vỏ bọc bộ thu và một mô-đun xuyên suốt. Vỏ bọc được gắn vào khung FlipTop bên dưới bàn, trong khi mô-đun được lắp đặt ở phía trên FlipTop. Một đoạn cáp dài 1,2 mét được bố trí bên dưới bàn để kết nối với bộ phát DM® hoặc thiết bị giao diện tương tự. Đầu cáp kéo ra được luồn qua mô-đun, giúp đầu nối nằm gọn gàng tại chỗ và dễ dàng kéo ra khi sử dụng. Mỗi mô-đun được dán nhãn bằng biểu tượng ký hiệu quốc tế cho biết loại kết nối, biểu tượng này sẽ sáng đèn nền khi được lắp đặt trong FlipTop FT2 “Điện”. Khi được lắp đặt trong FlipTop “Cơ”, biểu tượng ký hiệu vẫn hiển thị rõ ràng nhưng không sáng đèn nền.

Mô-đun xuyên qua chiếm hai không gian mô-đun bên trong FlipTop. Vỏ bọc bộ thu gọn trượt vào bên hông khung FlipTop bên dưới bàn và khóa cố định bằng chốt. Bộ thu gọn thường được lắp ở đầu trái và đầu phải của một hàng mô-đun, nhưng cũng có thể được lắp ở giữa hàng bằng cách thêm  giá đỡ bộ chuyển đổi giữa hàng FT2A-CBLR-BRKT  (một cái cho mỗi hàng, mỗi cái được bán riêng). Việc lắp đặt yêu cầu khoảng trống theo chiều dọc tối thiểu là 28-7/16 inch (722 mm) bên dưới bề mặt trên của bàn. Bộ thu gọn gắn cuối yêu cầu khoảng trống theo chiều ngang là 2-3/8 inch (60 mm) về mỗi bên của khung, trong khi bộ thu gọn giữa hàng yêu cầu khoảng trống theo chiều ngang là 2-3/4 inch (70 mm) về phía trước hoặc phía sau của khung.

Có nhiều mẫu bộ thu cáp trọng lực. Các mẫu “4K” sau đây có băng thông TMDS tối thiểu 18 Gbps để hỗ trợ tín hiệu video kỹ thuật số độ nét cực cao lên đến 4K60 4:4:4. Mạch chủ động được sử dụng để đạt hiệu suất tối ưu.

• HDMI® sang HDMI –  Model FT2A-CBLR-GR-4K-HD cung cấp cáp HDMI® tốc độ cao có thể thu gọn với đầu nối HDMI loại A đực ở cả hai đầu.
• DisplayPort™ sang DisplayPort –  Model FT2A-CBLR-GR-4K-DP cung cấp cáp DisplayPort có thể thu gọn với đầu nối DisplayPort đực ở cả hai đầu.
• DisplayPort sang HDMI –  Model FT2A-CBLR-GR-4K-DP-HD cung cấp cáp có thể thu gọn với đầu nối DisplayPort đực ở đầu nguồn phía trên bàn và đầu nối HDMI loại A đực ở đầu chìm bên dưới bàn; chuyển đổi DisplayPort sang HDMI để cho phép kết nối nguồn DisplayPort với đầu vào HDMI.
• Mini DisplayPort sang DisplayPort –  Model FT2A-CBLR-GR-4K-MDP-DP cung cấp một cáp có thể thu gọn với đầu nối Mini DisplayPort đực ở đầu nguồn phía trên bàn và đầu nối DisplayPort đực kích thước thông thường ở đầu chìm bên dưới bàn; chuyển đổi Mini DisplayPort sang DisplayPort tiêu chuẩn để cho phép kết nối nguồn Mini DisplayPort với đầu vào DisplayPort.
• Mini DisplayPort sang HDMI –  Model FT2A-CBLR-GR-4K-MDP-HD cung cấp cáp có thể thu gọn với đầu nối Mini DisplayPort đực ở đầu nguồn phía trên bàn và đầu nối HDMI Type A đực ở đầu chìm bên dưới bàn; chuyển đổi Mini DisplayPort sang HDMI để cho phép kết nối nguồn Mini DisplayPort với đầu vào HDMI.
• USB-C® sang HDMI –  Model FT2A-CBLR-GR-4K-USBC-HD  cung cấp cáp có thể thu gọn với đầu nối USB Type-C® đực ở đầu nguồn phía trên bàn và đầu nối HDMI Type A đực ở đầu chìm bên dưới bàn; chuyển đổi USB-C sang HDMI để cho phép kết nối nguồn USB-C với đầu vào HDMI.

Có sẵn các mẫu bổ sung để hỗ trợ tín hiệu AV và dữ liệu analog. Các bộ thu cáp này là loại thụ động.

• VGA –  Model FT2A-CBLR-GR-VGA cung cấp cáp VGA có thể thu gọn với đầu nối HD15 đực ở cả hai đầu; hỗ trợ độ phân giải lên đến Full HD 1080p.
• Âm thanh nổi –  Model FT2A-CBLR-GR-AUDIO cung cấp cáp âm thanh nổi không cân bằng có thể thu gọn với đầu nối mini-TRS 3,5 mm đực ở cả hai đầu.
• LAN –  Model FT2A-CBLR-GR-CAT6 cung cấp cáp LAN CAT6 có thể thu gọn với đầu nối RJ-45 đực ở cả hai đầu.
• USB 2.0  – Model FT2A-CBLR-GR-USB cung cấp cáp USB 2.0 có thể thu gọn với đầu nối USB Type-A ở một đầu và đầu nối USB Type-B ở đầu kia. Lưu ý rằng cáp này có thể được sử dụng để kết nối máy tính xách tay với codec và bộ mở rộng nhưng không thể sử dụng để kết nối máy tính xách tay (PC) với máy tính khác.

Nếu cáp trong bộ thu hồi FT2A-CBLR-GR bị hỏng, bạn có thể thay thế ngay tại chỗ bằng   cáp FT2A-CBL-PT mới.

Lưu ý: Xem thêm  Bộ thu cáp “Một chạm” dòng FT2A-CBLR-1T  dành cho các ứng dụng có không gian dọc hạn chế bên dưới bàn.
